4G/脫機一體水控機安裝全攻略
文章出處：http://m.vf794.com
作者：興邦電子
[文章內容簡介]：4G/脫機一體水控機安裝全攻略
安裝 4G 一體水控機前，需確定安裝位置，并準備好相應工具和材料。水控機一般安裝在離地面不小于 1.5米的高度，留有合理空間以便后期維護。這樣的安裝高度既方便日常操作，又能避免因位置過低而受到意外碰撞或水淹等情況。同時，要確保安裝位置避免陽光直射和冰凍，便于拆卸和組裝。陽光直射可能會使水控機過熱，影響其性能和壽命；而冰凍則可能導致設備損壞，無法正常工作。選擇一個合適的安裝位置，能夠為水控機的穩定運行提供保障。
二、傳感器安裝
傳感器是水控機的重要組成部分，其安裝需根據傳感器類型的不同，嚴格按照說明書進行操作。一般來說，傳感器應安裝在靠近用水設備的位置，這樣可以更加準確地監測用水量。例如，在安裝水流傳感器時，若將其裝在熱水端，可在泄壓閥處找一截適宜的直管，將熱水器的熱水口連接上混水閥的熱水端。
對于高溫熔體壓力傳感器，為避免螺紋部分受到磨損，需選擇合適的工具加工安裝孔，并在螺紋部分涂抹防脫化合物。壓力傳感器則必須沿著線纜進行安裝，最好安裝在線纜接頭處，且每條線纜裝設壓力傳感器不少于 4 個，靠近電話局的兩個壓力傳感器相距不應大于 200m，每條線纜的始端和末端分別安裝 1 個，分支點應裝 1 個，若兩個分支點相距較近可只裝 1 個，線纜敷設方式改變處應裝 1 個，對無分支的線纜，安裝隔距不大于 500m 且總數不少于 4 個，為便于確定故障點，除在起點安裝外，距起點 150 - 200m 處還要另外安裝 1 個。
同時，傳感器的安裝位置和高度也需根據具體情況確定，一般應選在能夠代表測量點狀態、流場特征的位置，避免干擾源的影響，安裝高度應根據被測參數的分布規律選取，如測量液面時選取液面高度的 1/3 處。總之，正確安裝傳感器對于水控機的準確監測和穩定運行至關重要。
三、控制器與執行器連接
連接控制器和執行器是 4G 一體水控機安裝過程中的關鍵步驟。根據設備說明書，我們可以正確地進行連接操作。控制器一般通過通信線與計算機或網絡連接，這樣可以實現遠程監控和管理。執行器則通過電源線和信號線與控制器連接。電源線為執行器提供電力，確保其正常運行；信號線則負責傳輸控制信號，使執行器能夠按照控制器的指令進行動作。
在連接過程中，要確保接線正確，避免誤接或漏接。可以參考相關的安裝指南和技術規范，仔細核對每個接口的標識和功能。同時，要注意選擇合適的線材和連接方式，確保連接的穩定性和可靠性。
連接完成后，可以進行簡單的測試，檢查控制器和執行器之間的通信是否正常。例如，可以通過計算機軟件發送一些控制指令，觀察執行器的反應是否符合預期。如果發現問題，應及時檢查接線是否正確，并排除故障。
四、接線注意事項
1、水流方向與水控機方向一致，水平安裝。預留安裝尺寸要與水控機尺寸一致，避免外殼受壓損壞。
在安裝 4G 一體水控機時，務必確保水流方向與水控機方向保持一致，并且要水平安裝。這樣可以保證水控機的正常運行，避免因安裝不當而導致的故障。同時，預留的安裝尺寸應與水控機尺寸相匹配，防止外殼因預留空間不足而受到壓力損壞。如果預留尺寸不足，水控機的外殼容易出現故障或損壞，影響其使用壽命和性能。

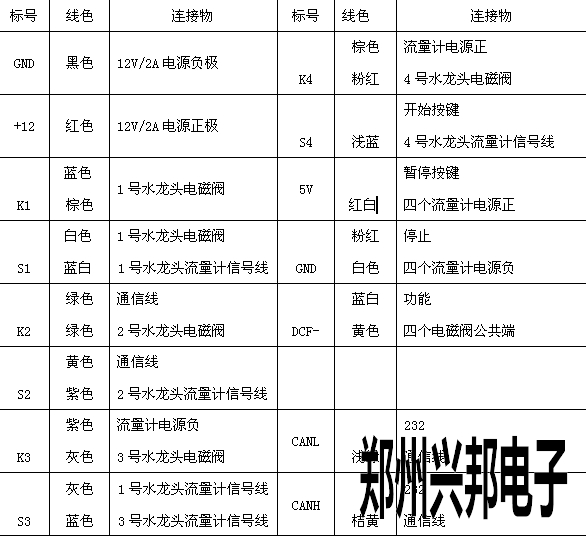

2、使用 12V 操作電源，禁止接入 AC220V。多臺水控機同時使用時，通過 RS485 通信轉換器與電腦連接，注意灰色線接轉換器 A，藍色線接轉換器 B，避免接錯導致系統無法通信。
4G 一體水控機應使用 12V 操作電源，嚴禁接入 AC220V。這是為了確保水控機的安全運行，避免因電源不匹配而造成設備損壞。當多臺水控機同時使用時，可以通過 RS485 通信轉換器與電腦連接。在接線過程中，要特別注意灰色線應接轉換器的 A 端，藍色線接轉換器的 B 端。如果 A 線與 B 線接錯，將會導致整個系統無法正常通信。可以參考相關的安裝指南和技術規范，仔細核對每個接口的標識和功能，確保接線正確無誤。
同時，要選擇合適的線材和連接方式，保證連接的穩定性和可靠性。連接完成后，可以進行簡單的測試，檢查控制器和執行器之間的通信是否正常。例如，可以通過計算機軟件發送一些控制指令，觀察執行器的反應是否符合預期。如果發現問題，應及時檢查接線是否正確，并排除故障。
五、管道安裝要求
1、為保證測量精度，水控機前應保留 10D 以上直流管段，水控機后保留 5D 以上直流管段。若前管直徑縮小，水控機前應在 15D 以上；管彎曲為 90 度時，前管段在 20D 以上。
一般情況下，為確保水控機的測量精度，在安裝水控機時，應按照要求保留相應的直流管段。通常水控機前需保留 10D（彎曲半徑為 10 倍的管道直徑）以上的直流管段，水控機后應保留 5D 以上的直管段。同時要注意避免彎頭、三通等對測量精度的干擾。
如果水控機的前管直徑縮小，那么直觀上看，水控機前應在 15D 以上。當水控機的管道彎曲為 90 度時，水控機的前直管段應在 20D 以上。
2、安裝前沖洗管道，避免堵塞。連接給水接頭時，使用進、出口橡膠密封圈，并用原料膠帶連接活接頭和水控機接頭防止泄漏。
為了準確測量，在安裝水控機之前，應將管道內的麻絲、淤泥、碎石等雜物沖洗干凈，以免堵塞造成故障。在連接給水接頭時，必須使用水控機進、出口的橡膠密封圈，并且應使用原料膠帶連接活接頭和水控機接頭，以防止泄漏。
六、水表接頭安裝
水控機包裝中有兩組水表接頭連接件，其中柱高的螺母應裝在進水口，柱矮的螺母則裝在出水口。在安裝時，可先根據水控機的長度在水管兩邊接好水表接頭。具體操作時，要注意區分不同高度的螺母所對應的位置，確保安裝正確。安裝完成后，再將水控機裝上并扭緊，在扭緊的過程中要注意力度，避免使用蠻力導致設備損壞。安裝人員應根據實際情況靈活運用，確保安裝牢固可靠且美觀大方。
七、安裝注意事項
1、安裝位置要便于監測、維修和保養，避免高溫、潮濕和振動等不良環境影響。
水控機的安裝位置應精心選擇，確保便于進行監測、維修和保養工作。避免將其安裝在高溫、潮濕或易受振動影響的區域，例如靠近熱源、潮濕的地下室或振動較大的設備附近。高溫可能會影響水控機的電子元件性能，潮濕環境容易導致設備生銹或短路，而振動則可能損壞內部零部件。
2、嚴格遵循設備說明書和相關技術規范，確保安裝質量。
在安裝 4G 一體水控機時，務必嚴格按照設備說明書以及相關技術規范進行操作。這包括正確的安裝步驟、接線方法、管道連接要求等。只有遵循規范，才能確保安裝質量，保證水控機的正常運行和使用壽命。
3、注意正確連接電源線和信號線，避免誤接或漏接。
連接電源線和信號線是安裝過程中的關鍵環節。要仔細區分電源線和信號線的接口，避免誤接。同時，要確保所有的線路連接牢固，沒有漏接的情況。可以使用專業的工具和測試設備，對連接進行檢查和驗證。
4、根據實際情況調整用水限額、計時時間等參數，以實現最佳用水控制效果。
在安裝完成后，應根據實際用水需求調整用水限額、計時時間等參數。例如，如果是在學校宿舍安裝水控機，可以根據學生的日常用水習慣和學校的管理要求，合理設置用水限額和計時時間。通過調整這些參數，可以實現最佳的用水控制效果，既滿足用戶的用水需求，又能達到節約用水的目的。
5、定期進行維護和保養，包括清潔設備、檢查線路連接、更換磨損部件等。
為了確保水控機的長期穩定運行，需要定期進行維護和保養。清潔設備可以防止灰塵和污垢積累，影響設備性能。檢查線路連接可以及時發現松動或損壞的線路，避免故障發生。更換磨損部件可以保證設備的正常運行，延長使用壽命。維護和保養的頻率可以根據實際使用情況確定，一般建議每季度或半年進行一次。
八、靈活運用與原則
在安裝 4G 一體水控機的過程中，由于現場情況各異，安裝人員需靈活運用各種安裝方法。PVC 線管、水控器以及電磁閥等的安裝要根據實際情況進行調整，不能局限于固定的模式。
例如，在安裝 PVC 線管時，可以參考相關的安裝指南和技術規范，根據現場的布局和需求，選擇合適的固定點和安裝方式，確保線管牢固可靠且美觀大方。對于水控器的安裝，要根據安裝位置的特點，合理調整安裝高度和角度，避免受到不良環境因素的影響。而電磁閥的安裝則要嚴格按照說明書進行操作，注意線圈方向、與管道的連接方式以及安裝環境的要求等。
總之，在安裝 4G 一體水控機時，要遵循牢固可靠、美觀大方的原則，根據實際情況靈活調整安裝方法，以確保水控機的正常運行和良好的使用效果。
